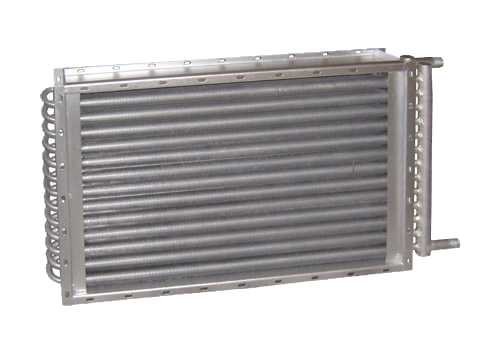

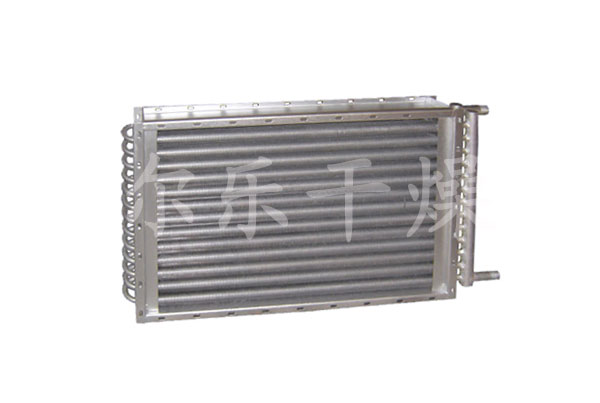

SRL系列翅片管散熱器
詳細說明
概述：
1、翅片管散熱器是標準圖集型號的散熱器，由碳鋼框架、鋼鋁復合散熱排管組成；
2、翅片管散熱器的散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；
3、翅片管散熱器是一種既適用于蒸汽系統又適用于熱水系統中作為加熱空氣用的散熱器，主要用于熱風采暖、空氣調節系統及干燥裝置的空氣加熱，是熱風裝置中的主要設備。SRL鋼鋁復合散熱器在當前的工礦企業，各大型建筑物的采暖通風系統中得到廣泛地應用；
4、翅片管散熱器的熱介質可以為蒸汽或熱水。蒸汽的工作壓力為0.3～8公斤／平方厘米，熱水溫度可在160～70℃左右；
5、翅片管散熱器是采用鋼管鋁翅片管束組成，SRL鋼鋁復合散熱器在順氣流方向分二排、三排兩種，共有37種型號；
6、翅片管散熱器具有結合緊密，熱阻小、傳熱性能好、強度高、流動損失小、防腐蝕性能強，在長期的冷熱工況下不易變形，工作壽命長等優點；
7、翅片管散熱器整體軋制翅片光滑無毛刺，無皺折，易清洗，在采暖空調工程中進行濕式冷卻時易排除翅片外表的凝結水，在烘燥加熱及其它熱交換場合不易結塵、結垢。
結構特點：
1、結構緊湊： 翅片管熱器采用鋼管鋁翅片管束，接觸緊密，散熱性能好；
2、節約成本： 翅片管散熱器的價格遠低于熱風爐的價格，其性能價格比高；
3、精心加工： 翅片管散熱器的加工技術創新，嚴格的質保體系，嚴格組織、精心加工；
4、便于安裝： 翅片管散熱器安裝、使用、維護簡單方面，勞動強度低；
5、鋼鋁軋制： 翅片管散熱器翅片管由鋼鋁復合管整體軋制而成，無接觸熱阻，強度高，耐熱震和機械震動，熱膨脹性能好，且具有可觀的擴展換熱面，用這種翅片管制成的換熱器，效果串片或繞片式換熱器。
技術參數：

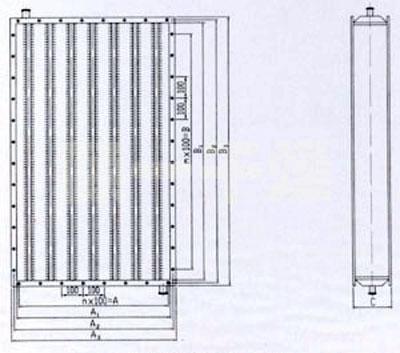

型 號 | 通風凈 | 散熱 | 熱媒 | 管束數 | 受熱面積（m2) | 熱介質通過載面 積（m2) | 尺寸 | 連接管（寸) | 重量 | ||||||||
A | B | A1 | B1 | A2 | B2 | A3 | B3 | C | |||||||||
SRL-5×5/3 | 0.11 | 16.7 | 蒸 | 35 | 0.88 | 0.007 | 500 | 400 | 545 | 500 | 575 | 540 | 605 | 570 | 160 | 1 1/4' | 51 |
SRL-5×5/2 | 0.11 | 11 | 23 | 0.58 | 0.0046 | 120 | 38 | ||||||||||
SRL-10×5/3 | 0.22 | 34 | 35 | 1.76 | 0.007 | 900 | 1000 | 1040 | 1070 | 160 | 83 | ||||||
SRL-10×5/2 | 0.22 | 22.3 | 23 | 1.16 | 0.0046 | 120 | 50 | ||||||||||
SRL-12×5/3 | 0.27 | 42.6 | 35 | 2.2 | 0.0082 | 1200 | 1250 | 1290 | 1320 | 160 | 99 | ||||||
SRL-12×5/2 | 0.27 | 28 | 23 | 1.45 | 0.0054 | 120 | 71 | ||||||||||
SRL-6×6/3 | 0.15 | 23.6 | 41 | 1.24 | 0.0082 | 600 | 500 | 635 | 600 | 695 | 640 | 725 | 670 | 160 | 1 1/2' | 66 | |
SRL-6×6/2 | 0.15 | 15.6 | 27 | 0.82 | 0.0054 | 120 | 43 | ||||||||||
SRL-10×6/3 | 0.26 | 39.8 | 41 | 2.06 | 0.0082 | 900 | 1000 | 1040 | 1070 | 160 | 95 | ||||||
SRL-10×6/2 | 0.26 | 26.2 | 27 | 1.36 | 0.0054 | 120 | 49 | ||||||||||
SRL-12×6/3 | 0.32 | 49.9 | 41 | 2.58 | 0.0082 | 1200 | 1250 | 1290 | 1320 | 160 | 113 | ||||||
SRL-12×6/2 | 0.32 | 32.9 | 27 | 1.7 | 0.0054 | 120 | 81 | ||||||||||
SRL-15×6/3 | 0.39 | 60 | 41 | 3.09 | 0.0082 | 1400 | 1500 | 1540 | 1570 | 160 | 131 | ||||||
SRL-15×6/2 | 0.39 | 39.5 | 27 | 2.04 | 0.0054 | 120 | 94 | ||||||||||
SRL-24×6/3 | 0.6 | 95.8 | 41 | 4.89 | 0.0082 | 2300 | 2400 | 2440 | 2470 | 160 | 197 | ||||||
SRL-24×6/2 | 0.6 | 63.1 | 27 | 3.23 | 0.0054 | 120 | 138 | ||||||||||
SRL-7×7/3 | 0.21 | 31.7 | 47 | 1.65 | 0.0094 | 700 | 600 | 725 | 700 | 755 | 740 | 785 | 770 | 160 | 2' | 83 | |
SRL-7×7/2 | 0.21 | 20.9 | 31 | 1.09 | 0.0062 | 120 | 60 | ||||||||||
SRL-10×7/3 | 0.3 | 45.7 | 47 | 2.36 | 0.0094 | 900 | 1000 | 1040 | 1070 | 160 | 107 | ||||||
SRL-10×7/2 | 0.3 | 31 | 31 | 1.56 | 0.0062 | 120 | 77 | ||||||||||
SRL-12×7/3 | 0.37 | 57.2 | 47 | 2.96 | 0.0094 | 1200 | 1250 | 1290 | 1320 | 160 | 127 | ||||||
SRL-12×7/2 | 0.37 | 37.8 | 31 | 1.95 | 0.0062 | 120 | 91 | ||||||||||
SRL-14×7/3 | 0.43 | 66.1 | 47 | 3.41 | 0.0094 | 1400 | 1450 | 1490 | 1250 | 160 | 144 | ||||||
SRL-14×7/2 | 0.43 | 43.6 | 31 | 2.25 | 0.0062 | 120 | 102 | ||||||||||
SRL-15×7/3 | 0.45 | 68.8 | 47 | 3.54 | 0.0094 | 1400 | 1500 | 1540 | 1570 | 160 | 148 | ||||||
SRL-15×7/2 | 0.45 | 45.4 | 31 | 2.34 | 0.0062 | 120 | 105 | ||||||||||
SRL-17×7/3 | 0.5 | 80.4 | 47 | 4.13 | 0.0094 | 1700 | 1750 | 1790 | 1820 | 160 | 169 | ||||||
SRL-17×7/2 | 0.5 | 53.1 | 31 | 2.73 | 0.0062 | 120 | 120 | ||||||||||
SRL-22×7/3 | 0.66 | 101.3 | 47 | 5.21 | 0.0094 | 2100 | 2200 | 2240 | 2270 | 160 | 196 | ||||||
SRL-22×7/2 | 0.66 | 66.8 | 31 | 3.43 | 0.0062 | 120 | 145 | ||||||||||
SRL-15×10/3 | 0.69 | 95.2 | 65 | 4.91 | 0.013 | 900 | 1400 | 995 | 1500 | 1025 | 1540 | 1055 | 570 | 160 | 2 1/2' | 215 | |
SRL-15×10/2 | 0.69 | 63 | 43 | 3.25 | 0.0086 | 120 | 140 | ||||||||||
SRL-17×10/3 | 0.74 | 114.4 | 65 | 5.72 | 0.013 | 1700 | 1750 | 1790 | 1320 | 160 | 226 | ||||||
SRL-17×10/2 | 0.74 | 73.6 | 43 | 3.89 | 0.0086 | 120 | 159 | ||||||||||
SRL-20×10/3 | 0.85 | 127.5 | 65 | 6.54 | 0.013 | 1900 | 2000 | 2040 | 2070 | 160 | 252 | ||||||
SRL-20×10/2 | 0.85 | 84.2 | 43 | 4.33 | 0.0086 | 120 | 177 | ||||||||||
SRL-14×8/2 | 0.54 | 50.7 | 35 | 2.55 | 0.007 | 800 | 1400 | 815 | 1450 | 845 | 1490 | 875 | 1520 | 120 | 2' | 108 | |
